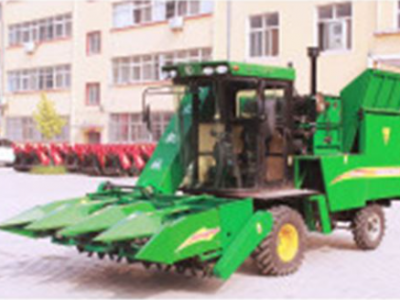

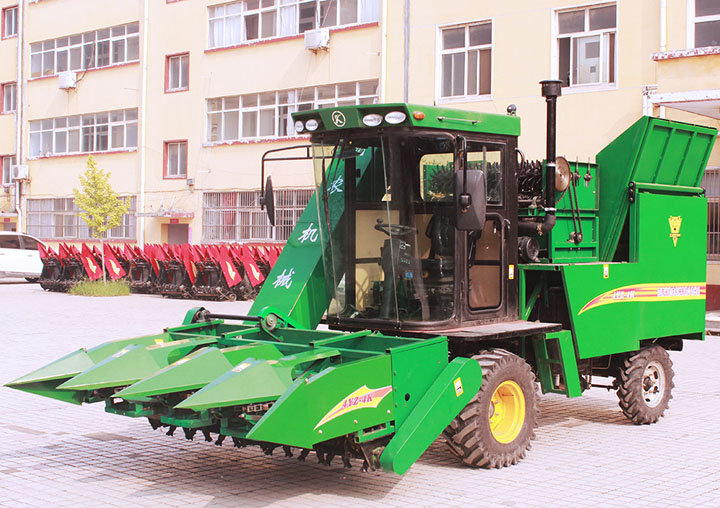

河南凱農4YZ-4A自走式玉米聯合收獲機產品介紹
產品特點
結構緊湊合理，工藝流暢、通過半徑小，作業效率高，節省油耗；采用短拉莖輥、摘穗輥，輥型優化設計，性能優良；液壓轉向，操作靈活省力。
用途及適用范圍
4YZ-4A型玉米收獲機一次性完成農作物玉米的摘穗、果穗收集和秸稈粉碎還田作業，除上述功能外，還可提供配備剝皮機的收獲機，增加了剝除苞葉功能。如用戶需要，還可提供裝載機與所購機器配套，為用戶拓寬作業范圍，增加收入。
4YZ-4A型玉米收獲機配套動力65kw柴油機，其輪距為1.3m、1.8m兩種規格。
收獲機每行程均收獲四行，收獲種植行距450～650mm玉米地塊。
上述機型，適用于玉米地塊橫、縱坡度不大于8°，無石塊等障礙物地塊，玉米籽粒含水率不高于25～35％，植株倒伏率低于5％，**低結穗離地表高度不低于600mm的食用、種用和飼料用的成熟玉米，收獲地域包括我國東北、西北、華北等平原地區。
4YZ-4A型玉米收獲機執行標準為GB/T21961-2008玉米收獲機械試驗方法；GB/T21962-2008玉米收獲機械技術條件。
使用條件
超出使用范圍，可能會導致作業性能降低，損失率增加，作業效率降低，機械故障增多；超過地表坡度，可能造成翻車事故，甚至無法進行收獲作業。
凱農4YZ-4A自走式玉米聯合收獲機技術參數
| 性能參數 | |||||
| 項目 | 指標 | ||||
| 總損失率% | ≤4 | ||||
| 籽粒破碎率% | ≤1 | ||||
| 苞葉剝凈率% | ≥85 | ||||
| 割茬高速mm | ≤100 | ||||
| 秸稈粉碎長度合格率(100以下所占比例)% | ≥85 | ||||
| 秸稈拋撒不均勻度% | ≤30 | ||||
| 果穗含雜率% | ≤1.5 | ||||
| 作業小時生產hm2/h | 0.15-0.35 | ||||
| 單位面積燃油消耗量kg/hm2 | 15-22(4YZ-4A) 20-35(4YZ-4A1) | ||||
| 主要技術規格 | |||||
| 項目 | 單位 | 設計值 | |||
| 型號規格 | / | 4YZ-4A | |||
| 結構型式 | / | 自走式 | |||
| 配套發動機 | 型號規格 | / | 4100 | ||
| 額定功率 | KW | 65 | |||
| 額定轉速 | r/min | 2400 | |||
| 外形尺寸(長X寬X高) | mm | 5600X2440X2600 | |||
| 結構質量 | kg | 3300 | |||
| 工作行數 | 行 | 43 | |||
| 適用行距范圍 | mm | 450-650 | |||
| 工作幅度 | mm | 2200 | |||
| **大卸果穗高度 | mm | 1950 | |||
| 果穗升運器**大通過高度 | mm | 2400 | |||
| **小離地間隙 | mm | 260 | |||
| **小通過半徑 | 左轉 | mm | 4100 | ||
| 右轉 | mm | 4350 | |||
| 行駛速度 | km/h | 一檔 | 二檔 | 三檔 | |
| 2.12 | 3.63 | 5.1 | |||
| 四擋 | 五檔 | 六檔 | |||
| 6.86 | 14.38 | 22.24 | |||
| 倒檔2.89 | |||||
| 理論作業速度 | km/h | 2.5-4.5 | |||
| 摘穗輥型式 | / | 拉莖輥 | |||
| 剝皮輥型式 | / | ||||
| 變速箱類型 | / | 機械變速箱 | |||
| 輪胎規格 | 導向輪 | / | 6.00-16 | ||
| 驅動輪 | / | 13.6-16 | |||
| 秸稈切碎機構型式 | / | 臥室廻轉切割裝置 | |||
| 秸稈粉碎還田機規格 | mm | 刀盤直徑φ172 | |||
| 液壓系統額定工作壓力 | MPa | 16 | |||
| 果箱容積 | m3 | 1.3 | |||
