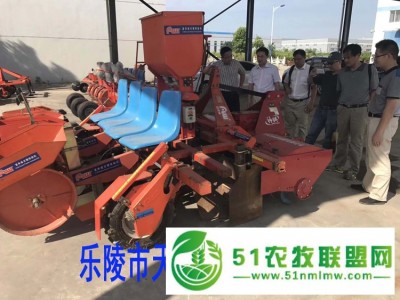

移栽機主要由喂入器、導苗管、扶苗器、開溝器和覆土鎮壓輪等工作部件組成。工作時，由人工分苗后，將秧苗投入到喂入器的喂入筒內，當喂入筒轉到導苗管的上方時，喂入筒下面的活門打開，秧苗靠重力下落到導苗管內，通過傾斜的導苗管將秧苗引入到開溝器開出的苗溝內，在柵條式扶苗器的扶持下，秧苗呈直立狀態，然后在開溝器和覆土鎮壓輪之間所形成的覆土流的作用下，進行覆土、鎮壓，完成栽植過程。
結構特點.移栽機由獨立的栽植單組構成，每個單組由其地輪傳動，因此可以與不同大小的拖拉機配套使用，組成2~6行的移栽機，具有積木式特征。
旋轉杯式喂入器
栽植機采用了旋轉杯式喂入器。喂入器由數個喂入杯組成，喂入杯的直徑與秧苗缽體的大小相對應。每個喂入杯下面有活門，活門的開閉由凸輪機構控制，在喂入杯轉到導苗管的上方時打開，讓秧苗下落，然后關閉。在喂入杯關閉的時間段內，都可以進行喂苗，因此延長了人工喂苗的時間，可以進行*連續的喂苗作業，每分鐘可以投苗60~70株，這是目前世界上半自動移栽機較快的投苗頻率，因?yàn)槿斯ね睹绲念l率是有限的，對于旋轉杯式喂入器，其極限是70株/分，如果*過極限，操作者就會感到緊張，出現漏栽的現象。
柵條式扶苗器
秧苗從導苗管內下落后，穿過由扶苗柵條形成的通道，落入由開溝器開出的苗溝內，在扶苗柵條的扶持下，秧苗不會向任何方向傾倒，處于直立狀態，在開溝器向前移動的同時，從開溝器尾部回流的土壤*將秧苗的根部覆上土，形成*次覆土，此時扶苗柵條也被埋沒在土壤中，在機具向前運動的同時，V型鎮壓輪將溝壁土壤向下推壓，形成*二次覆土，并將土壤壓實，而此時的扶苗柵條一邊相對于秧苗向上運動，一邊繼續起著扶苗作用，以防止秧苗在覆土壓實過程中被壓倒或被土壤埋沒，隨著機具的向前運動，扶苗柵條逐步脫離秧苗，完成扶苗任務，秧苗的栽植過程也隨之結束。由于采用了柵條式扶苗器，大大提高了栽植秧苗的直立度和栽植質量的穩定性。
導苗管
導苗管的作用是將秧苗輸送到溝底。由于秧苗在導苗管內的運動是非強制性的，與鉗夾式移栽機的強制性送苗方式不同，因而不容易產生傷苗現象。
